jueves, 26 de abril de 2018

ADAPTACIÓN DEL TECHO PARA OBSERVATORIO SOLAR

Desde mi nuevo domicilio en la Avenida de València en Aras de los Olmos, observo el Sol desde hace meses, concretamente desde noviembre de 2017, cuando el Sol ha ido bajando en altura al entrar en el invierno astronómico. Sin embargo, salimos del invierno y la primavera avanza inexorable hacia su máxima altura en el equinoccio de verano que tendrá lugar el 21 de junio. Es por ello, que el Sol "sube" en declinación por la Eclíptica y como no, ello afecta a la observación del Sol, por lo que el techo de fibra de vidrio que cubre la terraza llega a su tope, para poder seguir, es necesario adaptar el techo y que mejor manera que "recortando" una tapa para posibilitar el alcance de la visión solar en gran decinación positiva o altura, previo cálculo del recorrido solar al mediodía.
Para ello, Adrián, Andrea y el que suscribe, nos pusimos ayer manos a la obra hasta conseguirlo. Acompañamos unas imágenes:

Estructura o techo que pone límites a la visión solar.
Adrián encaramado en el techo y Joanma sujetando la escalera.
Adrián cortando el techo.
¡Misión cumplida, el Sol se puede observar sin obstáculos!
Captación de la imagen con el ocular electrónico al monitor con una protuberancia visible.
Visión del interior y Adrián en el exterior alineando el instrumental.
A última hora, llegó Alejandro y tras grabar el Sol con un grupo bipolar y algunas protuberancias por la cromosfera, nos dimos por satisfechos y nos fuimos a comer "gachas" con Catalina, pues era la fiesta patronal del pueblo de Aras de los Olmos "San Marcos", disfrutando de la compañía de la gente del pueblo en la plaza.

lunes, 23 de abril de 2018

CONTAMINACIÓN LUMÍNICA REAL DECRETO 1890/2008

Hace casi diez años, el Gobierno de España impulsó el Real Decreto 1890/2008 para la lucha contra la Contaminación Lumínica y el Ahorro Energético. Al tratarse de un texto sumamente extenso, he pensado la posibilidad de ir dando a conocer en diferentes entregas algunos aspectos que espero sean de interés general y que nos motiven a no abandonar nuestra "cruzada" contra la contaminación lumínica. Aquí va el primer texto:
Más información en el enlace: http://www.f2i2.net/documentos/lsi/Dis_4584.pdf
Como tantas veces he insistido, los Parques Nacionales y muchos otros tipos de espacios naturales, se ven asediados por la contaminación lumínica, por lo que ¡queda mucho por hacer!. Valga de ejemplo la siguiene ilustración obtenida desde el Parque Nacional de Aigües Tortes en el Pirineo de Lleida, donde se cruzan la luminosidad de Barcelona y Tolouse.

Aigües Tortes

Parque Nacional de Cabañeros
Parque Natural de la Sierra Calderona ¿Qué estamos haciendo mal?

sábado, 21 de abril de 2018

SEMANA INTERNACIONAL DE LA ASTRONOMÍA

Del 15 al 21 de abril, ha tenido lugar la semana internacional de la astronomía. A pesar de no habérsele hecho demasiada difusión en los medios de in-comunicación, en AstroARAs hemos aportado nuestro granito de arena: el día 18 desde el pico de l'Alt del Pi en Serra (València), hicimos la toma de la fotografía inferior del póster que hemos elaborado para reivindicar la semana durante el resto del año 2018 y por otro lado, el viernes 20 colaboramos con astrExperiència a realizar una multitudinaria actividad de observación con una gran familia "X PRIMADA" en Aras Rural y en el Observatorio La Cambra. Acompañamos el póster...

Cartel conmemorativo de AstroARAs.

martes, 10 de abril de 2018

Horizontes Perdidos vs. Cielos Oscuros

Campaña
Horizontes Perdidos vs. Cielos Oscuros


INTRODUCCIÓN

Arco lumínico de València ciudad. Foto tomada desde el Observatorio Astrofísico de Javalambre a una distancia de 83 Km en línea recta.

Horizonte de València ciudad en marzo de 1986 con el cometa Halley desde el Alto de Javalambre a 2.020 metros de altitud. La base militar del Toro en el cerro de La Salada estaba completamente iluminada, afortunadamente hoy en día está en desuso y sin luz. Sin embargo, el horizonte valenciano está más densamente iluminado 32 años después. Este es un ejemplo de la intención del presente trabajo, que es testimoniar la evolución de la contaminación lumínica desde lo alto de las montañas ibéricas. Expedición APEX liderada por Vicente Aupí, foto Joanma Bullón y Rafael Noguera.
La presente propuesta pretende llevar adelante la posibilidad de elaborar un atlas del asedio lumínico de las grandes urbes sobre el entorno natural de las cumbres montañosas y observatorios astronómicos allí ubicados, dejar constancia a fecha de hoy y a medio plazo, de cuál es el estado y la evolución de la contaminación lumínica sobre el medioambiente nocturno desde las alturas de mira que nos permiten la alta y media montaña a pesar de las limitaciones que nos imponen las divisiones administrativas, pues la contaminación lumínica no entiende de fronteras políticas, extendiéndose más allá de las ciudades donde se generan.

La visión de la Vía Láctea es patrimonio de todos los seres vivos de la Tierra. Hoy en día, apenas una tercera parte de los seres humanos la pueden disfrutar desde cielos oscuros. Expedición astrofotográfica al hemisferio sur en el Desierto de Atacama. Foto Joanma Bullón, Ángel Requena y Eduardo Leyton.

La península Ibérica desde el espacio con la ubicación de Aras de los Olmos (València) en uno de los últimos reductos oscuros que fuera declarado “Reserva Starlight Gúdar-Javalambre” en el año 2017. Fotografía obtenida desde la Estación Espacial Internacional.

ÁMBITO GEOGRÁFICO

El mar Mediterráneo, cuna de civilizaciones desde la más remota antigüedad: al norte Europa y Asia Menor, al sur el norte de África, es una parte de la Tierra donde se concentran ciudades y con ellas contaminación lumínica. El oeste del Mediterráneo, además de las islas Canarias. son objeto de estudio, desde las grandes urbes europeas a las humildes ciudades de Marruecos, donde se pueden encontrar los cielos más oscuros en el desierto del Sahara. Referencia: wwwarabalears.cat
Portugal, el sur de Francia, la España peninsular, Baleares, Canarias y el norte de Marruecos, serán los lugares escogidos para desarrollar este estudio. También hay que considerar que Iberia cuenta aún con áreas limpias de contaminación lumínica, algunas declaradas reservas “Starlight” por la Fundación del mismo nombre, a la vez que no podemos negar la existencia de algunos de los principales observatorios más potentes a nivel mundial, como son los del Instituto de Astrofísica de Canarias, el Centro Astronómico Hispano Alemán de Calar Alto, el Observatorio Astrofísico de Javalambre, el Observatorio Astronómico del Pid du Midi, Yebes o los innumerables observatorios semiprofesionales y amateurs repartidos por toda la geografía ibérica, además del enorme potencial de Marruecos con unos cielos sin apenas contaminar.

El Centro Astronómico del Alto Turia en Aras de los Olmos (València), perteneciente a la Asociación Valenciana de Astronomís, se ve asediado por el parque eólico en sus inmediaciones y en noches con nubes se cruza la contaminación de València y Madrid. Fotografía obtenida por Joanma Bullón, Adrián Carrera y Andrea Onetti.

PUNTOS DE SONDEO: PROCEDIMIENTO DE SELECCIÓN

Se establece una maya de cuadrículas de unos 100 Km². Comprendida entre los 45º de latitud norte y los 23º del trópico de Cáncer en la zona boreal de clima templado de la Tierra en su longitud cercana al meridiano de Greenwich. En un principio se establecen 65 puntos de sondeo. En caso de que las colaboraciones de diversos observadores puedan ser efectivas, se puede ampliar por todo Marruecos y buena parte de Francia, centrándonos de momento en España y Portugal por disponibilidad real del promotor. Las montañas de elevada altitud y observatorios astronómicos pueden ser los lugares seleccionados. La elección del lugar de observación será lo más próxima posible a la cuadrícula de referencia numerada, correspondiendo preferentemente a la montaña más alta de cada provincia o en su defecto a un centro astronómico. Por ejemplo, el nº 16 corresponde al Moncayo, entre Zaragoza y Soria, mientras que el nº 25 al Peñarroya en Teruel. El nº 50 sería el Observatorio de Calar Alto en Almería.
Todos aquellos puntos de la maya donde se indica “PENDIENTE” aún están por definir, siendo necesaria la colaboración y opinión de los habitantes o personas conocedoras del área a sondear, considerando que sea un buen mirador de todo el horizonte e incluso que disponga de algún observatorio astronómico que cumpla con los requisitos de una visión del 90 % o más de todo el horizonte sin interferencias de montañas mucho más elevadas. También puede considerarse de obtener a nivel particular sondeos fotográficos de cualquier lugar con todo el horizonte despejado.
Los vértices geodésicos suelen ser buenos puntos para establecer, dada su identificación geográfica en los mapas topográficos y el hecho de que normalmente no tienen interferencias visuales. Así mismo, los observatorios de incendios forestales también suelen reunir las características de un completo visionado de todo el horizonte, además de poder establecerse para lugar de ubicción de los SQM fijos, sobre todo, si tienen posibilidad de conexión a internet.

Maya de cuadrículas de 100 km² que cubre toda la península Ibérica y los archipiélagos.

MONTE PROPUESTO
PROVINCIA
LATITUD
LONGITUD
ALTITUD
NOTAS
1
COTO DA ANDORIÑA
A CORUÑA
42°58'26"
8°01'21" W
803 m

2
PICU LA GAMONAL
ASTURIAS/LUGO
43°13'43"
5°56'53" W
1.710 m

3
NARANJO DE BULNES
ASTURIAS
43°12'32"
4°49'30" W
2.519 m

4
CASTRO VALNERA
BURGOS
43° 08'42"
3°40'54" W
1.718 m
¡Mirar Obs. Can.!
5
GORBEA
ÁLAVA/VIZCAYA
43° 02'28"
2°46'53" W
1.481 m
P. NAT. GORBEA
6
HAUTZA
ÁLAVA
43° 09'50"
1°25'13" W
1.306 m
IÑARBIL –Na-
7
PIC DU MIDI-BIGORRE
LOURDES (F)
42º56’39”
0º08’26” E
2.811 m
OBSERVATORIO
8
PICA D’ESTATS
LLEIDA
42º40’50”
1º23’48” E
3.126 m

9
EL CANIGÓ
PERPINYÀ (F)
42°31'80"
2°27'21" E
2.784 m

10
PUIG NEULÓS
LA JONQUERA
42°28'56"
2°56'50"E
1.256 m
PARATGE NAT.
11
SIERRA DEL FARO
PONTEVEDRA
42°18'23"
8°15'57" W
1.123 m

12
CABEZA DE MANZANEDA
OURENSE
42°15'26"
7°17'53" W
1.780 m
CABEZA GRANDE
13
PICO TELENO
LEÓN/ZAMORA
42°20'42"
6°23'59" W
2.188 m
MTES. DE LEÓN
14
OBSERVATORIO LODOSO
BURGOS
42º25’00”
4º12’00” W
931 m

15
PICO DE SAN MILLÁN
BURGOS
42°13'53"
3°12'24" W
2.131 m
Sª DEMANDA
16
EL MONCAYO
SORIA/ZARAGOZA
41º47’13”
1º50’22” W
2.312 m

17
ERMITA DE S. CAPRASIO
ZARAGOZA/HUESCA
41°44'21"
0°32'45.11"
834 m
Sª ALCUBIERRE
18
EL MONTSEC
LLEIDA
42º03º05”
00º43’46” E
1.570 m
OAdM
19
TURÓ DE L’HOME
BARCELONA
41º46’35”
2º26’58” E
1.705 m
EL MONTSENY
20
LOURIÇA
PONTE DA BARCA
41°48'03"
8°12'56" W
1.359 m
SERRA AMARELA
21
PENDIENTE
SALAMANCA




22
PENDIENTE





23
PEÑA LARA
SEGOVIA/MADRID
40°51'03"
3°57'22" W
2.428 m
GUADARRAMA
24
PUERTO MARANCHÓN
GUADALAJARA
41° 03'44"
2°13'34" W
1.360 m


MONTE PROPUESTO
PROVINCIA
LATITUD
LONGITUD
ALTITUD
NOTAS
25
PEÑARROYA
TERUEL
40º23’25”
0º39’55” W
2.024 m
Sª DE GÚDAR
26
MONT CARO
TARRAGONA
40º48’12”
0º26’37”E
1.439 m

27
PENDIENTE
MENORCA




28
PENDIENTE
PORTUGAL




29
PICO SERRA DA ESTRELA
PORTUGAL
40º19’19”
7º36’46”W
1.993 m

30
GASCO
CÁCERES/SALAMANCA
40°24'25"
6°21'44" W
1.645 m
LAS HURDES
31
PLAZA DEL MORO ALMANZOR
ÁVILA
40°14'51"
5°17'58” W
2.591 m
Sª DE GREDOS
32
YEBES
GUADALAJARA
40º31’30”
3º05’13”W
917 m
RADIOTELESCOPIO
33
LA MOGORRITA
CUENCA
40°20'43"
1°46'19" W
1.864 m

34
PICO DEL BUITRE
TERUEL
40º02’30”
1º00’58,4”W
1.956 m
TRAGACETE
35
EL BARTOLO
CASTELLÓN
40º05’08”
0º01’53”E
714 m

36
PUIG MAJOR
MALLORCA
39º48’27”
2º47’38”E
1.341 m

37
PENDIENTE
LISBOA




38
PENDIENTE
PORTUGAL




39
PENDIENTE
BADAJOZ




40
PENDIENTE
BA-CO-CR




41
ALMENARA
ALBACETE
38º32’34”
2º26’58”W
1.796 m
Sª DE ALCARAZ
42
LAS ANORIAS
ALBACETE
38º44’36”
1º30’52”W
1.004 m
HELLÍN
43
MONTCABRER
AGRES-ALICANTE
38°45'27"
0°29'19" W
1.380 m
AGRES
44
EL MONTGÓ
DÉNIA-ALICANTE
38°48'34"
0°07'01" E
635 m
DÉNIA/XÀBIA
45
PENDIENTE
IBIZA-FORMENTERA




46
PENDIENTE
PORTUGAL-HUELVA




47
PENDIENTE
HUELVA-SEVILLA




48
PENDIENTE
CÓRDOBA




49
PICO MÁGINA
JAÉN
37º43’32”
3º28’12”W
2.164 m

50
LA SAGRA
GRANADA
37º57’0,6”
2º33’55”W
2.383 m

51
EL MORRÓN DE TOTANA
MURCIA
37º51’45”
1º34’28”W
1.585 m
Sª ESPUÑA
52
DOÑANA
CÁDIZ
37°02'35"

6°26'04"W

0 m

PARQUE NAC.
53
PICO TORRECILLA
MÁLAGA
36º40’33”
4º59’47”W
1.919 m
Sª DE LAS NIEVES
54
PICO VELETA
GRANADA
37° 03'22"
3°21'57" W
3.396 m
Sª NEVADA
55
CALAR ALTO
ALMERÍA
37º13’15”
2º32’48”W
2.168 m
OBSERVATORIO
56
PENDIENTE
MARRUECOS




57
PENDIENTE
CEUTA




58
PENDIENTE
MELILLA




59
ROQUE DE LOS M.
LA PALMA
28°45'17"
17°53'07"W
2.427 m

60
EL TEIDE
TENERIFE
28°16'22"
16°38'32"W
3.719 m

61
PENDIENTE
LANZAROTE




62
PENDIENTE
EL HIERRO




63
PENDIENTE
GRAN CANARIA




64
PENDIENTE
GOMERA




65
PENDIENTE
FUERTEVENTURA





NOTA: Esta es una previsión de los lugares de sondeo, tanto fotográficamente, como a la hora de tomar datos con el SQM, pudiendo realizarse cada cierto tiempo o periodicidad y así estimar si aumenta o disminuye la contaminación lumínica, tanto del horizonte como en la zona por encima de los 45º de altura y que incluye el cénit, levantando así acta de la situación de cada una de las cumbres mencionadas y resaltando a su vez algunos de sus valores medioambientales, concienciando o al menos intentándolo a los responsables de los espacios naturales, dirigentes políticos y a la sociedad en general, con el deseo de poner coto a la contaminación lumínica.

MEDIDAS DE SEGURIDAD

Los vértices geodésicos suelen aportarnos una visión de todo el horizonte. El autor (funcionario agente de protección medioambiental de la Generalitat Valenciana) en la parte alta del vértice del Mompedroso (Aras de los Olmos) en el año 1989 y en el 2018 en el de La Atalaya (Chelva): ¡primaremos la seguridad ante caídas al vacío y minimizaremos los riesgos!

Aprovecharemos los vértices geodésicos como nuestros aliados, aunque extremaremos las medidas de seguridad, utilizar arnés, mosquetón y soga de seguridad si no se tiene garantías de no caer al vacío. Conviene ir acompañado en todo momento por otra persona ayudante, identificado acreditativamente ante las fuerzas de orden público y si conviene, solicitar permisos de ascensión allá donde se requiera, además de poner en conocimiento la pernoctación en el lugar de sondeo. Un seguro o licencia federativa no estaría de más ante hipotéticos rescates de montaña.

METEOROLOGÍA

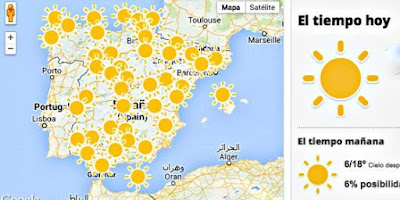

Previsión meteorológica bajo unas condiciones excepcionales de situación anticiclónica donde predominan los cielos despejados y buena visibilidad, aunque a veces las nieblas pueden taparnos impotantes áreas como las depresiones del Ebro o el Guadalquivir.
Procuraremos aprovechar preferentemente las situaciones anticiclónicas donde no haya nubosidad apenas, para ello podemos consultar la página de la Agencia Estatal de Meteorología: http://www.aemet.es/es/eltiempo/prediccion/municipios donde podemos valorar a varios días vista la zona a la que nos hemos de trasladar para hacer los sondeos. También la Luna influye, por lo que evitaremos la presencia de la misma o que esta se encuentre en una fase inferior a creciente o que sea decreciente hacia la luna nueva y jamás en Luna llena, si es en fase creciente se puede realizar el sondeo al amanecer y si es en luna menguante al atardecer, antes de medianoche.

LA CÁMARA Y EL OBJETIVO FOTOGRÁFICO

Vértice geodésico e instalación del equipo fotográfico en su cúspide. La posibilidad de pantalla giratoria de la cámara nos permite trabajar con precisión y ver cómodamente los resultados. En este caso se trata de la cámara Canon 6D Mark-II de formato completo y sin modificar. Se utiliza con el zoom ojo de pez de 8 a 12 mm, siendo útil los 15 mm cuando deseemos fotografiar alguna región del horizonte o los respectivos focos de emisión lumínica. A su vez, incorpora un GPS interno que nos permite verificar las coordenadas geográficas.


Ficha de campo que nos servirá de apoyo durante la observación "in situ" para la toma de datos diversos como los que aparecen en los diversos campos indicados.

Aspecto del objetivo fotográfico de 8 mm “ojo de pez” y un primer resultado de visión diurna de todo el cielo con valoración de las posibilidades que nos brindan las cámaras con formato completo.

A la hora de realizar las tomas fotográficas de la bóveda celeste, deberemos situar la cámara con el ojo de pez en lo alto de un vértice geodésico o encima del techo del coche o en cualquier emplazamiento que permita situarnos por debajo de la captación de las imágenes del horizonte, como en este caso, donde aparece el fotógrafo, edificios y la Luna amaneciendo por el horizonte.


Fotografías del cielo obtenidas desde el Parque Nacional de Cabañeros en Navas de Estenas (Ciudad Real) con Madrid a 125 Km al noreste. La foto superior está obtenida con el gran angular a 8 mm de focal y la inferior a 15 mm con el mismo objetivo.

TRATAMIENTO DE LAS IMÁGENES

Descargaremos las fotografías, si hemos realizado unas cuantas, las apilaremos con el programa gratuito “Deep Sky Stacker”, procediendo al posterior tratamiento digital, bien por cuenta propia o bien enviando la imagen al coordinador de la campaña a fin de afianzar un tratamiento similar de todos los colaboradores.

Imagen de todo el cielo desde la Serranía Conquense y anotación de los focos de emisión. Fotografía obtenida por Joanma Bullón y Susana Malón.

MEDICIÓN AUTOMÁTICA DEL BRILLO DEL CIELO

Con el instrumento de Unihedron SQM, se obtendrán mediciones durante la estancia del brillo del cielo de la magnitud por arcseg² en el cénit y así valorar la calidad de la oscuridad del cielo, lo cual acompañará a los resultados obtenidos con las fotografías realizadas.

RESULTADOS FINALES

Cada imagen final ilustrará cada una de las fichas que se publicarán en la revista Astronomía durante los próximos diez años, además de ir incorporándose al futuro “Atlas Ibérico de la Contaminación Lumínica” dentro de la campaña “Horizontes Perdidos versus Cielos Oscuros”, con la finalidad de tener una evaluación ilustrada del estado de nuestros cielos.

Primer resultado editado en la revista Astronomía con el apoyo de su director Ángel Gómez Roldán, en el número 224 de febrero de 2018. Cada tres meses contaremos con una página para divulgar los puntos de sondeo, trabajo que se extenderá durante los próximos doce años.

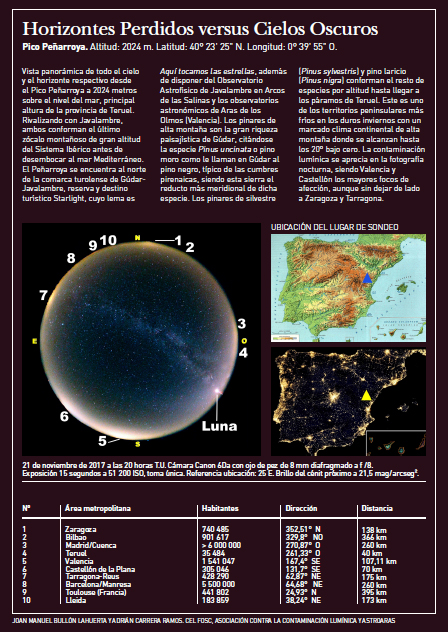

Segundo trabajo que se publicará en la revista Astronomía de mayo de 2018 número 227 y que no debéis olvidar de comprar para apoyar a la revista Astronomía, pues es la única publicación comercial que existe o "sobrevive"en España dedicada a la ciencia Urania.

Este artículo está realizado por el promotor de la campaña Joan Manuel Bullón, con la aportación de Adrián Carrera, compañero ayudante de las ascensiones a las montañas. Se invita a participar a todas aquellas personas que lo deseen, dirigiéndose al correo: cronica_eclipses@yahoo.es ¡Ánimo y a participar!
